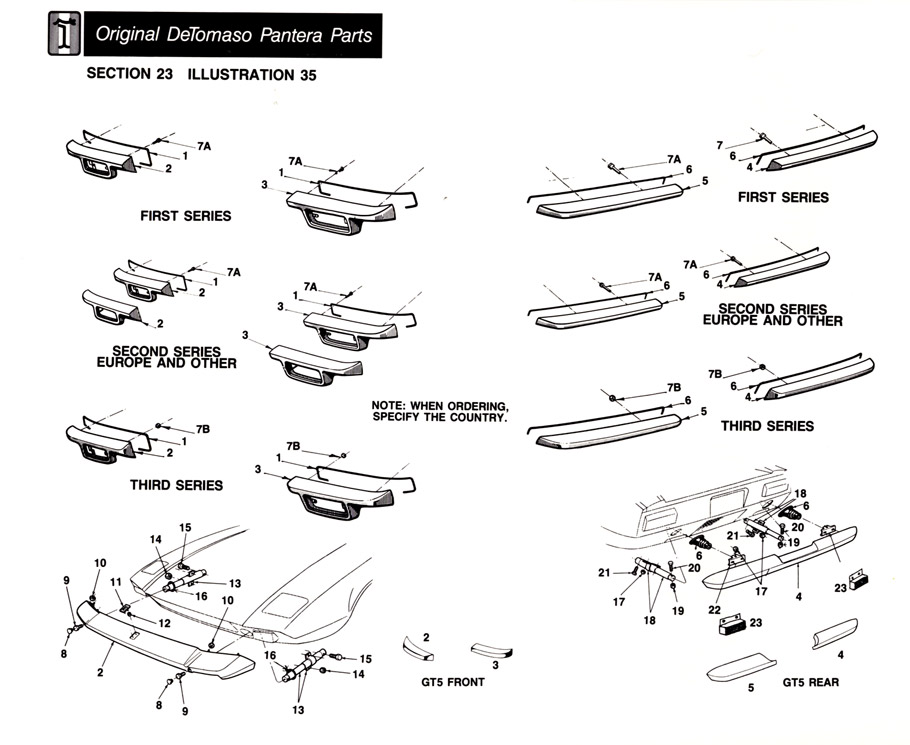

Section 23 Illustration 35
Illustration | Part Description | Part Number |
1 |
Gasket Front Bumper to Body |
23001A |
2 |
Bumper Front RH w/ Square Inboard Corner 1st Series |
23002A |
2 |
Bumper Front RH (Europe) w/ Square Inboard Corner 2nd Series |
23002B |
2 |
Bumper Front RH w/ Round Inboard Corner 3rd Series |
23002C |
2 |
Bumper Front 1 Piece Rubber |
23002D |
2 |
Bumper Front GT5(Europe) w/o Park Light RH Fiberglass |
23002E |
2 |
Bumper Front RH GTS Black w/ Round Corner |
23002F |
2 |
Bumper Front RH w/o Park Lamp Chrome |
23002G |
3 |
Bumper Front LH w/Square Inboard Corner 1st Series |
23003A |
3 |
Bumper Front LH (Europe) w/Square Inboard Corner 1st Series |
23003B |
3 |
Bumper Front LH w/ Round Inboard Corner 3rd Series |
23003C |
3 |
Bumper Front GT5(Europe)w/o Park Light LH Fiberglass |
23003D |
3 |
Bumper Front LH GTS Black w/ Round Corner |
23003E |
3 |
Bumper Front LH w/o Park Lamp Chrome |
23003F |
4 |
Bumper Rear RH w/Square Inboard Corner 1st Series |
23004A |
4 |
Bumper Rear RH (Europe)w/ Square Inboard Corner 2nd Series |
23004B |
4 |
Bumper Rear RH w/Round Inboard Corner 3rd Series |
23004C |
4 |
Bumper Rear 1 Piece Black |
23004D |
4 |
Bumper Rear 1 Piece Chrome |
23004E |
4 |
Bumper Rear GT5(Europe) RH Fiberglass |
23004F |
4 |
Bumper Right Rear Black w/ Round Corner |
23004G |
5 |
Bumper Rear LH w/Square Inboard Corner 1st Series |
23005A |
5 |
Bumper Rear LH w/Square Inboard Corner 2nd Series |
23005B |
5 |
Bumper Rear LH w/ Round Inboard Corner 3rd Series |
23005C |
5 |
Bumper Rear GT5(Europe) LH Fiberglass |
23005D |
5 |
Bumper Left Rear Black w/Round Corner |
23005E |
6 |
Gasket Rear Bumper to Body |
23001A |
6 |
Seal Rear Bumper to Body w/ Isolators |
23001B |
7A |
Bolt Bumper to Body M8 x 1.25 x 35mm |
03016A |
7B |
Nut Bumper to Body M6 x 1 |
11020B |
8 |
Cap Front Bumper Bolt Hole |
23006A |
9 |
Bolt Bumper to Isolator M8 x 1.25 x 25mm |
18113A |
10 |
Nut Front Bumper to Body M5 x .80 |
16033A |
11 |
Emblem DeTomaso Crest (Blue & White) |
22006A |
11 |
Emblem Ghia Crest 74 GTS |
22006B |
12 |
Nut Emblem to Bumper M4 x .70 |
11032A |
13 |
Isolator Front Bumper to Body |
23007A |
14 |
Nut Isolator to Body M8 x 1.25 |
23008A |
15 |
Bolt Isolator to Body |
23009A |
16 |
Seal Isolator to Body |
23001C |
17 |
Nut Isolator to Body M8 x 1.25 |
23008A |
18 |
Isolator Rear Bumper to Body |
23007B |
18 |
Bracket Rear Bumper to Body from #9000 |
23007C |
19 |
Nut Bracket to Isolator M14 x 1.5 |
23008A |
20 |
Bolt Bracket to Isolator M14 x 1.5 x 65mm |
23010A |
21 |
Bolt Isolator to Body |
23009A |
22 |
Bracket Bumper to Isolator L & R |
23011A |
23 |
Reflector Rear Bumper |
23012A |
