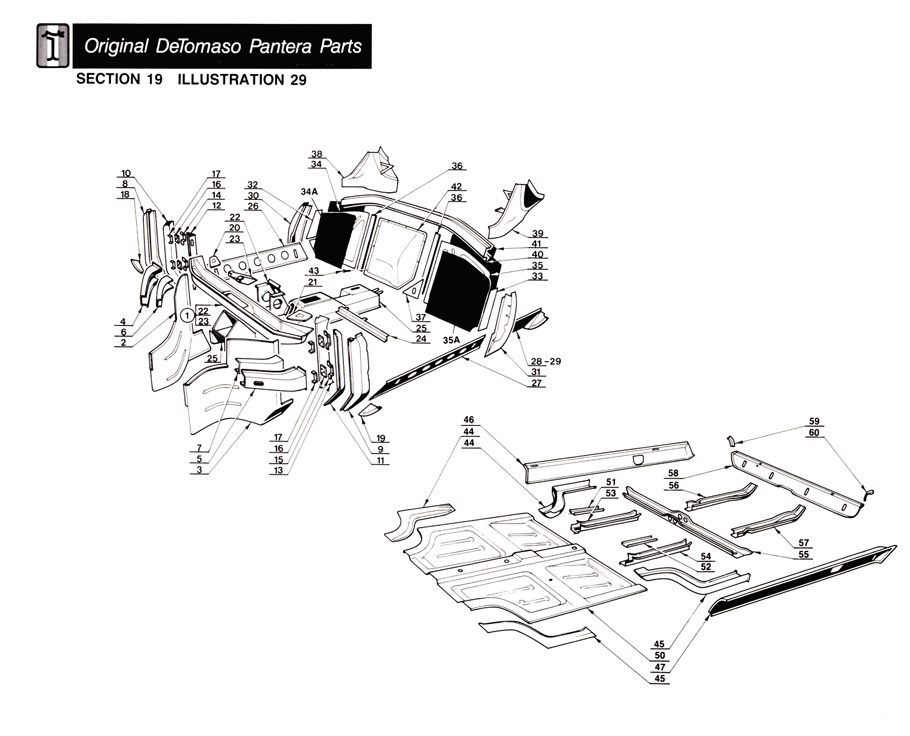

Section 19 Illustration 29
Illustration | Part Description | Part Number |
1 |
Front Nose Assembly with 1 through 10 (See Note) |
19001A |
1 |
Front Nose Assembly with 1 through 10 from #9000 |
19001B |
2 |
Front Support RH |
19002A |
2 |
Front Support RH from #9000 |
19002B |
3 |
Front Support LH |
19003A |
3 |
Front Support LH from #9000 |
19003B |
4 |
Fan Support Cross-member |
19004A |
5 |
Front Wall Cross-member Upper Before #9000 |
19005A |
6 |
Radiator Cross-member Lower with #7 |
19006A |
7 |
Bracket Radiator Support Lower |
19007A |
8 |
Bracket Headlamp Shaft Support RH |
19008A |
9 |
Bracket Headlamp Shaft Support LH |
19009A |
10 |
Front Wall Before #9000 |
19010A |
11 |
Front Suspension Inner Wheel House Complete RH |
19011A |
11 |
Front Suspension Inner Wheel House Complete RH from #9000 |
19011C |
12 |
Front Suspension Inner Wheel House Complete LH |
19011B |
12 |
Front Suspension Inner Wheel House Complete LH from #9000 |
19011D |
13 |
Front Lower Frame Rail Assembly LH From #9000 |
19015A |
14 |
Front Lower Frame Rail Assembly RH From #9000 |
19016A |
34 |
Floor Assembly Front Trunk |
19012A |
35 |
Dash Panel LH Drive |
19013A |
35 |
Dash Panel GT5 w/Battery Under Front Trunk |
19013B |
36 |
Cross-member Front Trunk Floor (w/#37 Only) |
|
37 |
Front Underbody Assembly from #9000 (#1-36) |
19014A |
Note: #1 Front Nose Assembly Includes Headlamp Shaft, Gear Bushings and Brackets. |
Ordering
Instructions: |
